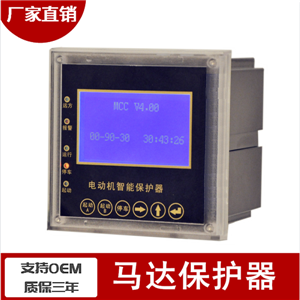

一、產品簡介 32-智能電動機保護控制器適用于AC380V、AC660V低壓系統，采用了先進的32CPU及24位A/D轉換技術，它集測量、保護、控制、網絡通訊（遙測、遙訊、遙控）等功能于一體，可對三相異步電動機進行全面的保護控制。 本產品采用模塊化結構設計，將主控制器與顯示操作模塊為一體式。產品體積小，結構緊湊、安裝方便，特別適用于開關柜、抽屜柜、操作箱上。 它可取代傳統的塑殼斷路器、熱繼電器、電流表、電壓表、電流互感器、多種信號燈、電流表、大量中間繼電器和時間繼電器、變送器、PLC等部件，石油、化工、煤炭、電力、冶金、市政等行業電機保護的理想產品。 二、產品特點 ● 先進的高性能工業級微處理器，數據處理和信息存儲能力強，可靠性高，運行速度快； ● 中文液晶顯示，人性化按鍵和菜單設計，符合現場調試特點，便于操作； ● 采用先進存儲技術，實現掉電后設定參數仍能保存； ● 保護功能：裝置內置多種保護，僅需簡單選擇即可實現保護的投入或退出、報警或跳閘； ● 具有19次SOE事件記錄功能，包括事件類型、動作發生時間，動作參數值，便于故障分析事件原因； ●就地/遠方控制功能：可通過遠方、就地轉換實現裝置面板、開關量輸入及后臺通訊控制電機的起停的功能 ● 具有遠方通訊功能：采用RS485接口和標準Modbus規約，可將測控信息、開關量狀態、保護參數等上傳后臺監控主機，構成電機控制中心，實現遠方的集中管理和監控；本產品還可擴展兩路通訊功能。 ●自檢告警功能：保護器通過對裝置自身的硬件檢測，當檢測到故障時，發出運行異常信號并報警， 硬件故障包括：RAM、NVRAM等 -1- 三、主要功能 保護功能 | 起動時短路、運行時短路、起動時過載保護、運行時過載保護、過負荷保護、欠載保護、電流不平衡保護、堵轉保護、缺相保護、過電壓保護、欠電壓保護、起動超時保護、抗晃電（失電重啟）保護等 | 測量功能 | 三相電流、三相相/線電壓、頻率、功率因數、三相總有/無功功率 | 計量功能 | 三相總有功電能、三相總無功電能 | 繼電器輸出 | 6路繼電器輸出（無源輸出） | 開關量輸入 | 可帶5路開關量輸入功能（有源輸入） | 變送輸出 | 一路4-20mA模擬量電流/電壓輸出功能 | 通訊功能 | 1路RS485通訊接口，標準Modbus通訊規約，速率1200~9600bps可選 | 起動方式 | 保護模式、直接起動、雙向起動、星三角起動、自耦降壓起動、電阻降壓起動等 |
四、技術指標 輸入電壓 | 額定電壓：AC220V/380V 過載能力：1.2倍連續運行 | CT模塊 | 電動機額定電流≤400A 適配額定電流≤400A | 測量精度 | 電能1級，其它0.5級 | 保護精度 | 電流不超過±5％ 電壓不超過±2.5％ 延時動作不超過±40ms 事件記錄分辨率： ≤10ms | 輸入頻率 | 輸入范圍：45~65Hz 額定頻率：50/60 Hz | 繼電器接點容量 | 5A/250VAC 5A/30VDC | 開關量輸入 | 常規AC220V外部供電（其它要求，請訂貨說明） 光電隔離 | 4-20mA輸出 | 可編程，DC24V內部供電 | 輔助電源 | DC 110V～340V或AC 85～264V 功耗＜3W | 工作環境 | 工作溫度：-25℃～+65℃ 工作相對濕度≤90% 無腐蝕氣體場所 |
|
